El diagrama de Pareto, también conocido como distribución ABC o ley del 80-20, es una herramienta que permite separar los problemas relevantes de los insignificantes. Se basa en el principio enunciado por el economista Vilfredo Pareto: el 20 % de las causas son responsables del 80 % de los efectos.
El principio de Pareto

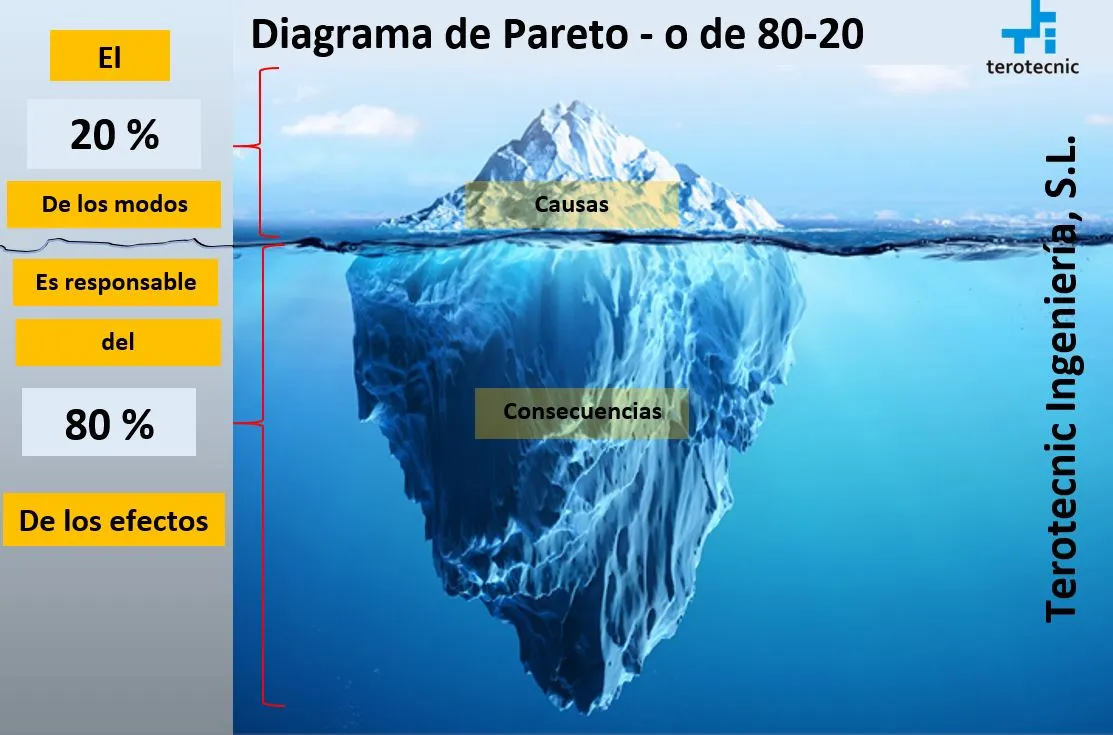

El fundamento empírico del principio es sencillo: el 80 % de las consecuencias proviene del 20 % de las causas. Puede enunciarse en positivo o en negativo, pero en el ámbito de la confiabilidad industrial suele formularse así: el 80 % de los efectos está provocado por el 20 % de las causas.
Aplicado al mantenimiento, esto significa que un puñado de modos de fallo concentra la gran mayoría de las averías de un equipo o instalación. Identificar ese pequeño grupo de causas dominantes permite priorizar los esfuerzos donde realmente generan impacto.
¿En qué consiste y cómo se hace un diagrama de Pareto?
Un diagrama de Pareto es un gráfico de barras que clasifica, de izquierda a derecha y en orden descendente, las causas o factores detectados, junto con una curva que muestra el porcentaje acumulado. Construirlo sigue ocho pasos:
- Determina la situación problemática que quieres analizar.
- Determina los problemas (causas o categorías) que la componen.
- Recolecta los datos de frecuencia de cada causa.
- Ordena los datos de mayor a menor frecuencia.
- Realiza los cálculos de acumulado y porcentaje acumulado.
- Grafica las causas como barras.
- Grafica la curva acumulada sobre el mismo gráfico.
- Analiza el diagrama resultante.
A continuación se muestra un ejemplo completo en Excel, partiendo de un análisis de modos de fallo detectados en maquinaria durante un año.
Ejemplo práctico en Excel

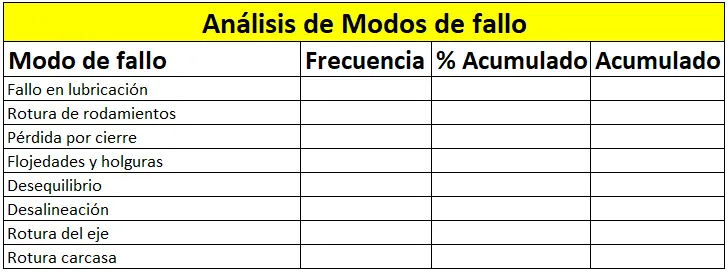

Paso 1: crea la tabla de partida
Crea una tabla con los encabezados que vas a necesitar: el modo de fallo, la frecuencia, el porcentaje acumulado y el acumulado.

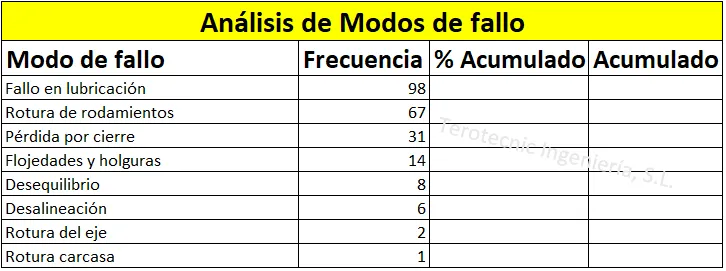

Paso 2: completa la frecuencia
Rellena la columna de frecuencia con los datos ya ordenados de mayor a menor. En este ejemplo, el fallo en lubricación es la causa más frecuente con 98 casos, seguido de la rotura de rodamientos con 67.

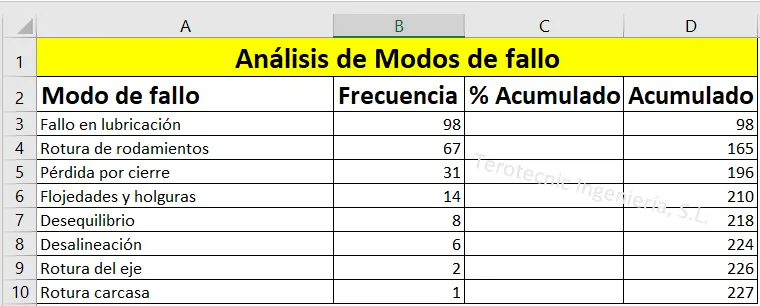

Paso 3: calcula el acumulado
La columna de acumulado se calcula sumando la frecuencia de cada fila con el acumulado de la fila anterior (por ejemplo, =D3+B4). El último valor de esta columna debe coincidir con el total de casos: 227.

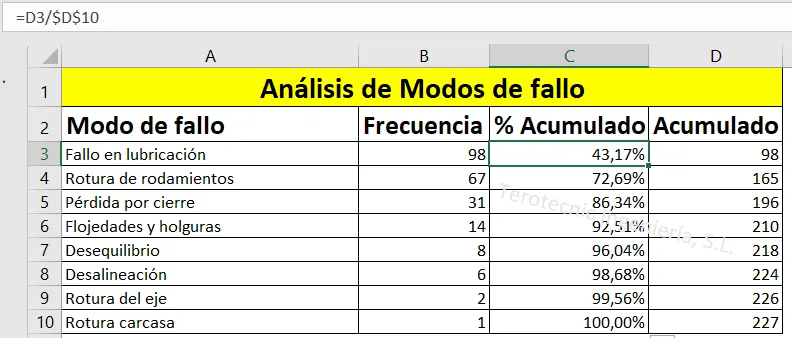

Paso 4: calcula el porcentaje acumulado
Divide cada valor de la columna Acumulado entre el total (=D3/$D$10). El resultado debe llegar al 100 % en la última fila.
Paso 5: crea el gráfico
Con la tabla completa, genera el gráfico combinado:
- Selecciona las columnas Modo de fallo, Frecuencia y % Acumulado.

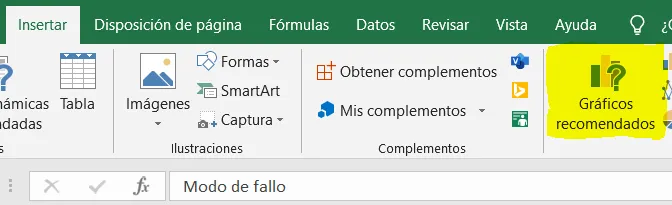

- Ve a la pestaña Insertar y elige Gráficos recomendados.

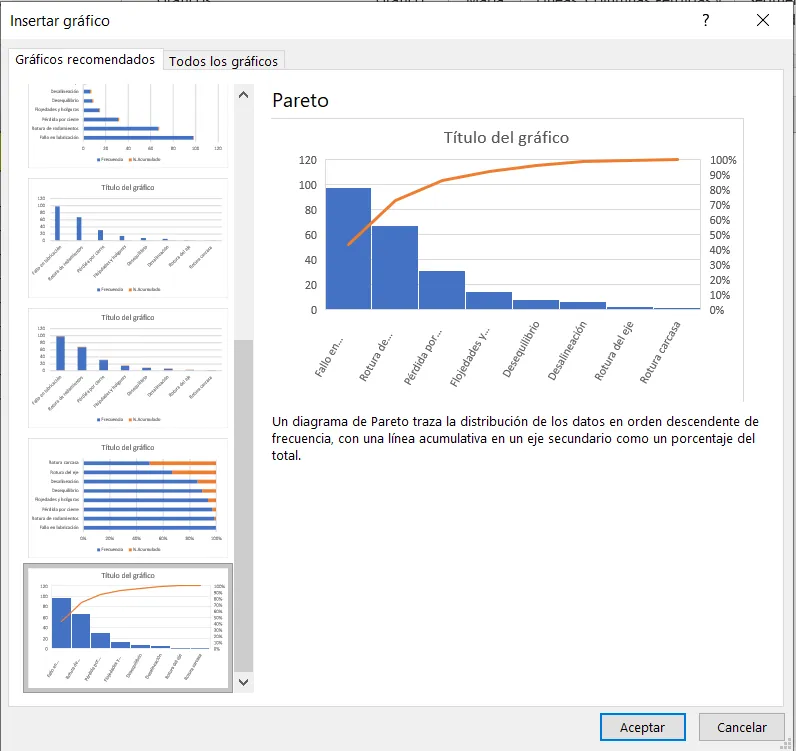

- En el cuadro de diálogo, elige el tipo de gráfico Pareto (combinación de barras y línea).

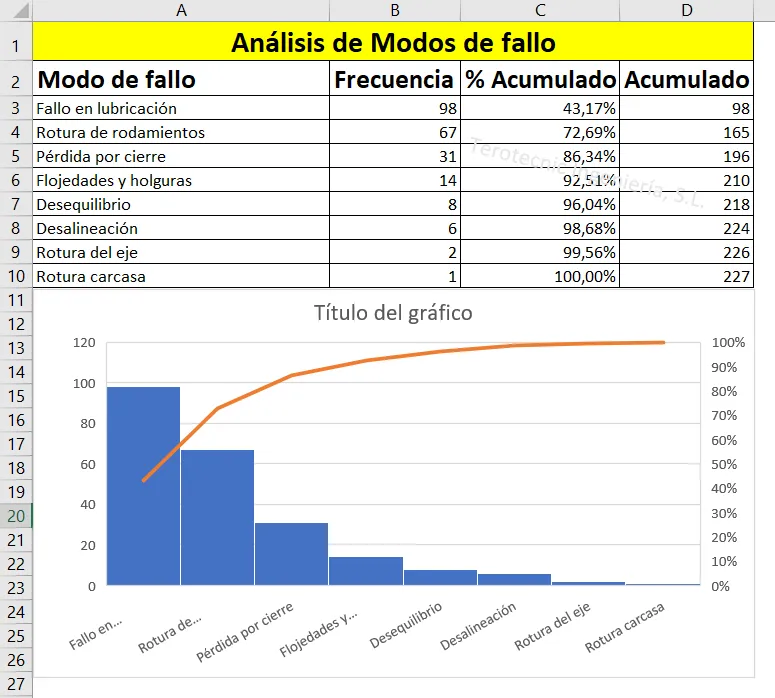

- Acepta y se insertará el gráfico inicial con las barras de frecuencia y la línea de porcentaje acumulado.

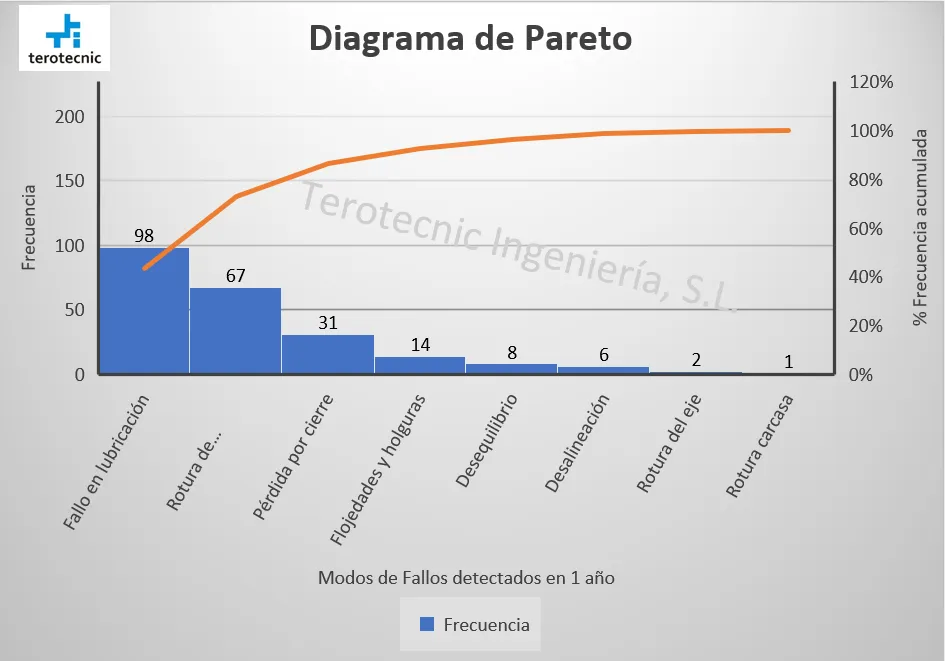

- Por último, ajusta los ejes para mejorar la lectura: fija el eje Y derecho (porcentaje) en un máximo de 120 % y el eje Y izquierdo (frecuencia) en un máximo de 227 (el total de casos). El resultado es el diagrama de Pareto terminado.
¿Qué información extraemos de este diagrama?

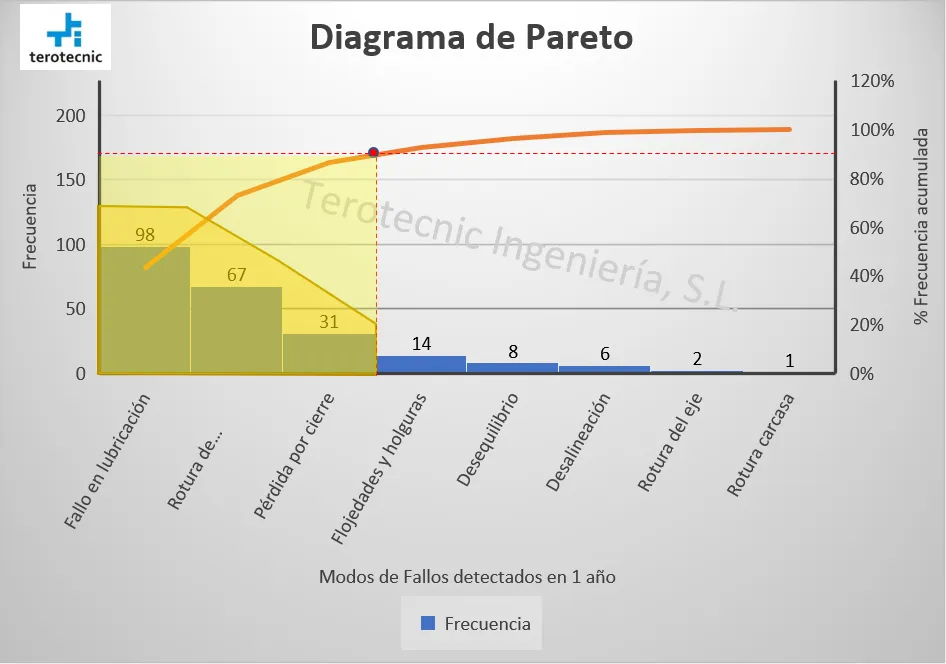

El análisis confirma el principio de Pareto: tres modos de fallo (fallo en lubricación, rotura de rodamientos y pérdida por cierre) acaparan el 90 % de las averías registradas en el año. Esto significa que dedicar los esfuerzos de mantenimiento a resolver estas tres causas —en lugar de repartirlos entre las ocho— resuelve la inmensa mayoría del problema.
Elementos a tener en cuenta
Al construir e interpretar un diagrama de Pareto conviene tener presente lo siguiente:
- Evita periodos de tiempo demasiado cortos, que pueden llevar a conclusiones incorrectas por falta de datos representativos.
- Ten cuidado con los periodos demasiado largos, que pueden incluir cambios operativos o de proceso no relacionados entre sí.
- Elige las categorías con cuidado: deben ser significativas y accionables para el análisis.
- Selecciona el criterio de ponderación adecuado: frecuencia, coste, tiempo de parada u otro indicador relevante según el objetivo.
- Busca el equilibrio entre resolver los problemas grandes y aprovechar las mejoras rápidas y sencillas sobre problemas menores.
Preguntas frecuentes
¿Qué es el diagrama de Pareto?
Es una gráfica que organiza valores separándolos por barras de mayor a menor, con el objetivo de asignar un orden de prioridades y determinar qué problemas graves conviene resolver primero.
¿Cómo funciona el principio de Pareto?
Representa la regla 80/20: el 20 % de las causas son responsables del 80 % de los efectos, porque unos pocos factores son responsables de que el resultado global sea tan importante.
¿Cuáles son los elementos del diagrama de Pareto?
- Eje Y izquierdo: frecuencia de ocurrencia.
- Eje Y derecho: porcentaje acumulado.
- Eje X: problemas, defectos o modos de fallo analizados.
¿Cuáles son las ventajas de usar un diagrama de Pareto?
- Es una puerta de entrada a la mejora continua.
- Facilita el análisis y la priorización de problemas.
- Optimiza el esfuerzo y el tiempo dedicado a la resolución de incidencias.
- Ofrece una visión sencilla y completa del conjunto de problemas.
- Permite comparaciones a lo largo del tiempo.
Conclusión
El diagrama de Pareto es una herramienta simple pero potente para priorizar problemas en base a datos, no a intuición. Aplicado al análisis de modos de fallo, permite identificar con rapidez qué pocas causas concentran la mayor parte de las averías y enfocar ahí los recursos de mantenimiento, maximizando el retorno del esfuerzo invertido.
